PLANÉITÉ DES TÔLES ISSUES DE BOBINE : CORRECTION APRÈS MISE EN PLAQUE
Dans l’environnement industriel de la transformation des tôles issues de bobine, la planéité de la tôle bobine constitue un enjeu industriel critique qui impacte l’intégralité de la production en série.
Contrairement au travail en plaque, où un défaut de planéité affecte une pièce isolée, une bobine mal dressée ou une bande acier mal redressée peut entraîner des défauts répétitifs sur des centaines de pièces, des instabilités en ligne, des variations dimensionnelles, des défauts d’emboutissage et des arrêts machine.
Ces défauts de planéité en bobine proviennent du laminage, du refroidissement, du bobinage ou du transport, et peuvent se manifester sous forme d’ondulation de rive, de ventre central, de cambrure ou de tensions résiduelles hétérogènes dans la bande acier.
Si ces phénomènes apparaissent dès la phase en bobine, leur correction intervient le plus souvent après mise en plaque ou lors des opérations de découpe, lorsque les contraintes internes se libèrent et révèlent un défaut de planéité structurel.
La planéité des tôles issues de bobine : un enjeu critique après mise en plaque
Assurer une planéité optimale d’une tôle issue de bobine est crucial pour maintenir la qualité et l’efficacité des lignes de découpe, de profilage et d’emboutissage.
Les tôles issues de laminoir peuvent présenter des ondulations de rive, des ventres centraux, des cambrures ou des tensions résiduelles hétérogènes. Ces défauts de redressage bande acier insuffisant, souvent invisibles à l’œil nu, se révèlent lors de la transformation en ligne ou après mise en plaque, compromettant la production en série.
La maîtrise du dressage de tôle bobine devient alors un levier stratégique de sécurisation industrielle.
La non-planéité des bobines acier altère directement la précision géométrique des pièces fabriquées. Elle provoque des variations dimensionnelles significatives, rendant les composants non conformes aux spécifications techniques et aux tolérances serrées.
Ces imprécisions peuvent entraîner des difficultés d’assemblage, des défauts d’alignement robotisé et des défaillances fonctionnelles des produits finis.
De plus, une matière non stabilisée génère des contraintes internes hétérogènes qui se manifestent par des déformations imprévues des pièces après découpe laser, poinçonnage ou emboutissage.
La maîtrise de la planéité tôle bobine après mise en plaque est donc indispensable pour garantir une qualité constante, réduire les rebuts et fiabiliser les processus automatisés.
Une bande de tôle présentant des défauts de planéité, comme des ondulations ou des cambrures, peut créer une instabilité lors de son passage dans les machines. Cette instabilité augmente considérablement les risques de collision avec les outils de découpe, de profilage ou d’emboutissage.
Un redressage bande acier insuffisant expose les outillages à une usure prématurée et à des dégradations irréversibles. Les coûts associés incluent non seulement le remplacement des outils, mais aussi les temps d’arrêt machine nécessaires à l’intervention, impactant directement la rentabilité et la cadence de production.
Les outils de précision, conçus pour travailler avec une matière parfaitement plane, subissent des contraintes supplémentaires lorsque la planéité tôle bobine n’est pas stabilisée en amont ou après mise en plaque. La prévention de ces risques passe impérativement par un dressage de tôle efficace dans la séquence de production adaptée.
Défauts de planéité hérités de la bobine : ondulations, cambrures et tensions résiduelles
Plusieurs imperfections peuvent affecter les tôles directement après leur production au laminoir. Ces défauts de planéité bande acier se manifestent souvent sous diverses formes, telles que des ondulations de rive, un ventre central prononcé ou encore une cambrure indésirable.
La planéité transversale n’est pas toujours uniforme et des tensions résiduelles hétérogènes peuvent subsister au sein de la bande. Ces anomalies proviennent de multiples étapes du processus de fabrication, incluant le laminage, le refroidissement, le bobinage et le transport.Ces défauts deviennent particulièrement critiques lors de la mise en plaque ou lors des opérations de découpe, moment où les contraintes internes se libèrent et génèrent des déformations visibles. L’identification et le traitement du défaut de planéité tôle bobine conditionnent la stabilité des étapes de transformation ultérieures.
Le tuilage, le cintrage et la courbure de rive représentent des défauts géométriques fréquemment observés sur les bandes acier issues de bobine.
Le tuilage se caractérise par une déformation en forme de tuile, où la tôle présente une courbure générale affectant la planéité globale. Cette déformation rend la bande difficile à manipuler et à aligner dans les lignes de production ou lors des opérations de transformation après mise en plaque.
Le cintrage décrit une courbure plus prononcée sur la longueur de la tôle, tandis que la courbure de rive affecte spécifiquement les bords de la bande.
Ces irrégularités altèrent la stabilité dimensionnelle et peuvent provoquer des arrêts machine fréquents.
La correction des défauts de planéité en bobine par un dressage tôle bobine maîtrisé est essentielle pour maintenir la cadence industrielle.
Le rôle central du dressage multi-rouleaux après mise en plaque
Dans l’environnement industriel de la transformation des tôles issues de bobine, la dresseuse de tôle occupe une position stratégique dans la maîtrise de la planéité tôle industrielle.
Cette machine intervient sur la bande ou sur les tôles issues de bobine après mise en plaque, en exploitant une série de rouleaux alternés qui induisent des flexions contrôlées et une mise en tension progressive.
Son action vise à homogénéiser les contraintes internes de la matière, à stabiliser la fibre et à garantir une planéité constante. Elle réduit également la mémoire élastique, permettant ainsi de fiabiliser le comportement mécanique de la tôle au-delà de sa simple correction de forme.
Le processus de dressage tôle bobine s’appuie sur une succession de flexions alternées qui soumettent la bande acier à des déformations plastiques répétées et contrôlées. Cette action mécanique permet de redistribuer et d’équilibrer les tensions résiduelles hétérogènes présentes dans la matière.
Progressivement, la bande ou la tôle mise en plaque est stabilisée, éliminant les défauts comme les ondulations de rive ou le ventre central. L’objectif est d’atteindre une neutralisation des contraintes internes afin d’assurer une base matière homogène pour les étapes de transformation ultérieures.
La performance d’une dresseuse multi-rouleaux repose intrinsèquement sur un paramétrage d’une grande exactitude. L’ajustement de l’espacement des rouleaux, de leur diamètre et de la profondeur de pénétration influence directement l’efficacité du redressage bande acier et la qualité de la planéité obtenue.
Chaque paramètre doit être adapté aux caractéristiques spécifiques de la tôle, telles que son épaisseur, sa largeur et sa nuance d’acier. Une optimisation rigoureuse permet de minimiser les tensions résiduelles et d’éviter l’introduction de nouveaux défauts, garantissant ainsi une stabilité dimensionnelle et mécanique irréprochable de la bande ou de la tôle après mise en plaque.
Différence entre défauts en bobine et correction en plaque : logique process
La distinction entre le travail en bobine et en plaque réside dans la nature de la production et la gestion des défauts.
Tandis que le travail en plaque se concentre sur une correction ciblée de défauts isolés, la transformation en bobine implique une approche préventive et globale de la planéité, essentielle pour la production en série et la maîtrise de la planéité tôle bobine.
Cette approche stratégique est fondamentale car un défaut en bobine n’affecte pas une seule pièce, mais des centaines, voire des milliers d’éléments.
La dresseuse en ligne assure une stabilisation globale du matériau, réduisant ainsi les risques de défauts répétitifs et d’arrêts machine coûteux, que l’intervention ait lieu directement sur la bande ou, le plus souvent, après mise en plaque ou lors des opérations de découpe.
En amont des lignes de transformation, la planéité en bobine est un enjeu critique impactant l’ensemble du processus. Les défauts initiaux de la tôle, même imperceptibles à l’œil nu, peuvent provoquer une instabilité en ligne, des variations dimensionnelles et des défauts d’emboutissage après découpe.
Ces imperfections proviennent de diverses étapes comme le laminage, le refroidissement ou le bobinage. L’intégration d’une dresseuse multi-rouleaux en continu ou en préparation matière après mise en plaque devient alors cruciale pour homogénéiser les contraintes internes et garantir une planéité constante de la matière, en particulier lorsque l’objectif est de fiabiliser le dressage tôle bobine sur série.
L’adaptabilité des équipements est primordiale pour gérer efficacement les différents formats de matériaux. Les dresseuses sont conçues pour opérer en continu sur la bande ou pour traiter les tôles issues de bobine après mise en plaque, assurant une performance optimale pour les bobines, tandis que les planeuses sont utilisées en aval pour des corrections plus ponctuelles sur des plaques.
Cette flexibilité permet aux industriels de s’adapter aux exigences spécifiques de chaque type de production, qu’il s’agisse de production continue ou par pièce, tout en conservant une logique de maîtrise de la planéité tôle industrielle.

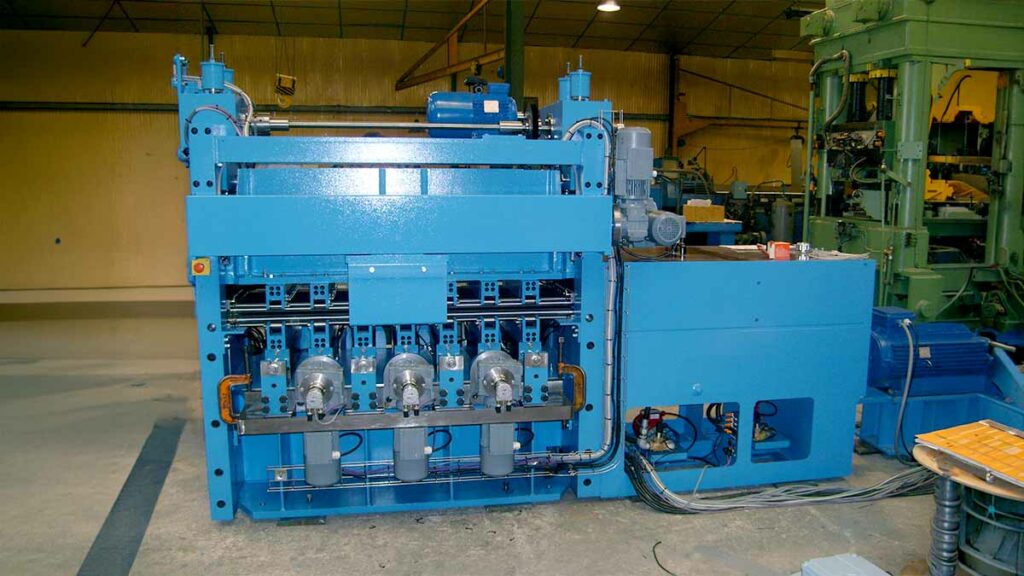

Les composants technologiques de la planeuse Easy FLAT
L’efficacité de la dresseuse EasyFlat découle de l’intégration de plusieurs technologies mécaniques de précision. Ces systèmes travaillent de concert pour homogénéiser les contraintes internes de la tôle issue de bobine et garantir une planéité régulière sur toute la largeur de la bande, transformant la tôle en une matière stable et exploitable pour les opérations industrielles.
