PLANÉITÉ DE LA TÔLE PERFORÉE : ESTHÉTISME ET ENJEU STRUCTUREL INDUSTRIEL
Pourquoi une tôle perforée se voile-t-elle après découpe (laser, poinçonnage) et comment corriger durablement cette déformation par planage ?

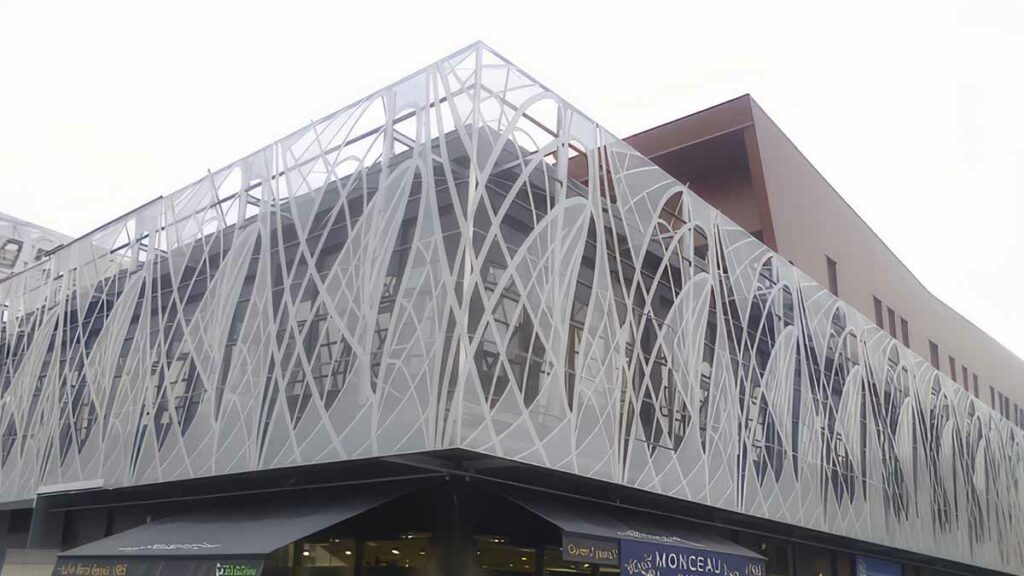

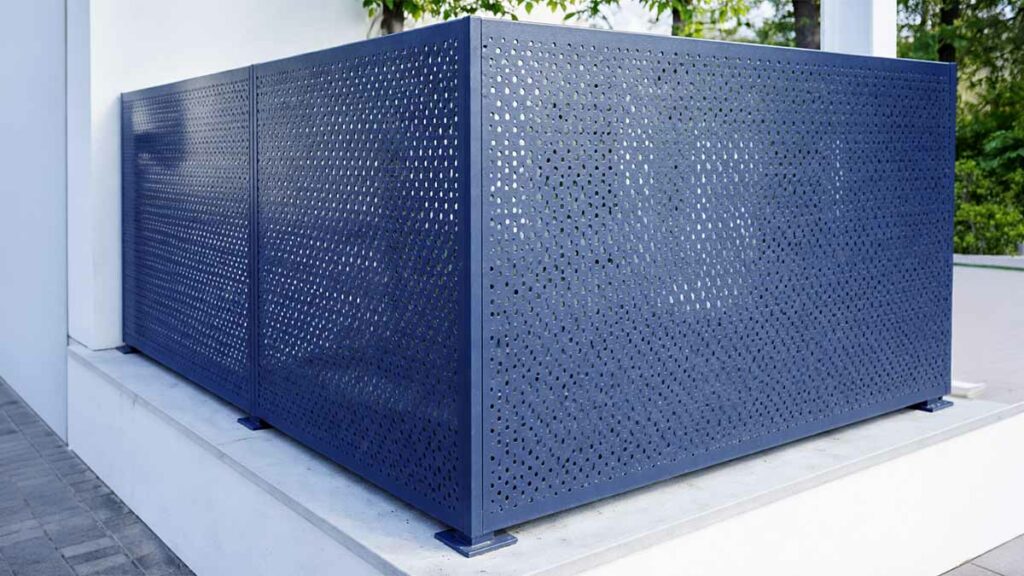

La planéité des tôles perforées constitue un enjeu majeur qui impacte directement la qualité architecturale, la stabilité mécanique et la viabilité économique des projets.
Un défaut de planéité se manifeste immédiatement par des ondulations, des variations d’ombre, un mauvais alignement des panneaux, ou une perte de géométrie au montage.
La perforation, le poinçonnage ou la découpe laser modifient l’équilibre interne du matériau en libérant les contraintes résiduelles et en créant des zones de rigidité différenciées. Sans planage de tôle perforée adapté, ces déséquilibres génèrent voile, cambrure ou torsion.
Dans ce contexte, le planage par planeuse industrielle appliqué à des tôles perforées découpées au format permet de rétablir et de stabiliser durablement la géométrie des panneaux perforés.
Pourquoi une tôle perforée se voile après découpe laser ou poinçonnage ?
Comprendre la déformation d’une tôle perforée est essentiel pour maîtriser sa planéité et corriger durablement ses défauts géométriques. La déformation n’est pas un phénomène accidentel : elle constitue la conséquence mécanique directe du processus de perforation, du taux de vide et de la géométrie du motif.
La perforation modifie profondément l’équilibre interne de la matière. L’enlèvement de matière perturbe la distribution initiale des contraintes résiduelles issues du laminage et crée des zones de rigidité différenciées, à l’origine du voile et des ondulations.
Les causes principales incluent la libération des contraintes internes, la répartition asymétrique des ajourages, les apports thermiques lors de la découpe laser ainsi que les traitements de surface ultérieurs.
Contrairement à une tôle pleine, la tôle perforée présente une section résistante réduite et hétérogène. Sans planage adapté, ces déséquilibres peuvent se révéler ou s’amplifier lors du transport, du stockage, de la manutention ou d’écarts thermiques, et compromettent la stabilité dimensionnelle du panneau.
Les évidements agissent comme des zones de concentration de contraintes. Les bords libres modifient la continuité mécanique et amplifient localement les efforts internes.
En poinçonnage, des zones plastifiées peuvent apparaître autour des perforations ; en découpe thermique, des gradients thermiques accentuent la redistribution des contraintes résiduelles et favorisent la déformation de la tôle perforée.
La coexistence de zones pleines et ajourées crée des gradients de rigidité et réduit localement le moment d’inertie de la section. Les parties intactes conservent leur résistance tandis que les zones perforées fléchissent plus facilement. Ces différences génèrent des variations de flèche et des couples de torsion susceptibles de provoquer des ondulations périodiques suivant le motif et d’amplifier le voile global du panneau perforé.
Les contraintes internes se redistribuent autour des perforations. Cette réorganisation modifie localement les directions principales d’effort et génère des moments de flexion secondaires que la géométrie initiale ne compensait pas.
Lorsque le motif de perforation est asymétrique ou orienté, cette redistribution devient elle-même déséquilibrée et favorise des torsions différentielles. La plaque adopte alors un comportement directionnel qui augmente sa sensibilité au voile, à la cambrure et au flambage local, rendant le planage de la tôle perforée indispensable pour rétablir un équilibre mécanique stable.
La forme des découpes influence directement la concentration des contraintes. Des angles vifs ou des ouvertures allongées génèrent des pics d’effort plus marqués que des perforations circulaires, augmentant le risque de voile sur la tôle perforée.
La disposition spatiale (pas, alignement, zones pleines résiduelles) conditionne la continuité du champ mécanique et la stabilité dimensionnelle du panneau. Une matrice régulière répartit les efforts plus homogènement, tandis qu’une répartition inégale provoque des gradients de flèche et des déséquilibres directionnels nécessitant une correction par planeuse industrielle.
Selon le diamètre, la forme et l’espacement des perforations, la rigidité globale de la plaque se modifie de manière directionnelle. Des motifs orientés peuvent réduire la résistance au flambage dans un axe critique et accroître la sensibilité aux contraintes résiduelles, compliquant la correction de planéité.
L’orientation des perforations par rapport au sens de laminage influence la manière dont les contraintes résiduelles se redistribuent. La tôle réagit différemment selon que les ajours suivent ou coupent l’orientation du laminage et l’anisotropie mécanique du matériau.Cette interaction peut provoquer des déséquilibres directionnels et des torsions différentielles. La plaque tend à se déformer pour atteindre un nouvel équilibre mécanique, ce qui peut accentuer les phénomènes d’ondulation et de voile si aucune correction par planeuse industrielle adaptée aux tôles perforées n’est appliquée.
Les déformations se manifestent sous forme de voile global, de cambrure, de tuilage ou de flambage local entre zones perforées. Lorsque les contraintes de compression dépassent la charge critique locale, réduite par la diminution du moment d’inertie liée au taux de vide, un flambage local peut apparaître.
Ces défauts peuvent parfois sembler limités en sortie de découpe, puis se révéler ou s’amplifier lors du transport, du stockage, d’un traitement thermique ou d’une variation climatique, révélant une instabilité mécanique latente. Sans planage de tôle perforée adapté, la déformation peut compromettre la stabilité dimensionnelle du panneau.
La stabilisation ne se limite pas à l’élimination d’un défaut visible. Elle implique une redistribution contrôlée des contraintes internes afin d’obtenir un état d’équilibre mécanique stable et reproductible.
Une tôle perforée correctement planée présente une meilleure résistance aux perturbations ultérieures (thermiques, mécaniques ou liées à la manutention) et conserve sa planéité dans le temps, sous réserve qu’aucun nouveau déséquilibre structurel significatif ne soit introduit.
Planéité de la tôle perforée : complémentarité entre dresseuse et planeuse industrielle
La distinction entre une planeuse de tôle perforée et une dresseuse de tôle est déterminante pour garantir la planéité d’une tôle perforée après poinçonnage ou découpe laser.
La planéité dépend autant du taux de vide et de la géométrie du motif que de l’état initial des contraintes internes. Elle devient une problématique d’équilibre entre zones pleines et zones ajourées, nécessitant une action mécanique capable de redistribuer de manière contrôlée les efforts de traction et de compression sur toute l’épaisseur du panneau.
Lorsque la tôle est déjà perforée ou découpée au format, une intervention curative s’impose.

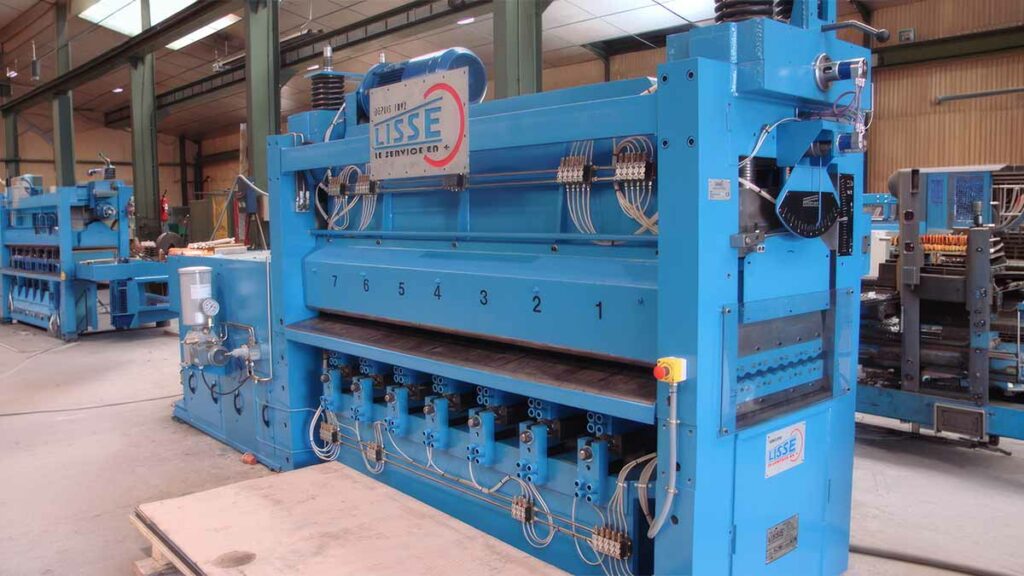

La planeuse industrielle multi-rouleaux, par flexions alternées maîtrisées et progressives, permet de corriger les déformations, de réduire le voile et la cambrure et de stabiliser durablement la géométrie des panneaux perforés sans compromettre la répétabilité des opérations ultérieures.
Le poinçonnage génère localement des zones plastifiées autour des perforations. Ces zones concentrent les contraintes résiduelles et créent des gradients mécaniques susceptibles de provoquer ondulations, tuilage ou déformations localisées sur la tôle perforée.
Pour corriger durablement une tôle perforée, ces tensions doivent être redistribuées de manière homogène sur l’ensemble du panneau.
La planeuse industrielle agit en imposant une succession de flexions alternées contrôlées qui dépassent légèrement la limite élastique du matériau. Cette plastification maîtrisée permet de rééquilibrer les efforts de traction et de compression sur l’épaisseur et de stabiliser la planéité, limitant ainsi les reprises successives liées à une instabilité dimensionnelle persistante.
Le tuilage apparaît lorsque la rigidité différenciée entre zones pleines et ajourées crée des articulations locales. Sur des panneaux larges ou à fort taux de vide, ces déséquilibres peuvent s’auto-amplifier et générer des ondulations visibles, compromettant la planéité de la tôle perforée.
La cambrure correspond à une flèche globale résultant d’un déséquilibre des contraintes sur l’épaisseur. Sa correction nécessite un réglage précis de la pénétration des rouleaux, une densité de rouleaux adaptée et un appui mécanique suffisant afin de corriger la déformation sans générer de nouvelles instabilités.
La dresseuse intervient sur des tôles pleines ou faiblement transformées au format. Son rôle consiste à homogénéiser la distribution des contraintes résiduelles issues du laminage et à corriger des déformations simples avant transformation ultérieure.
Elle applique une flexion alternée progressive sur une section mécaniquement homogène afin de stabiliser la géométrie initiale du matériau. Cette action préventive améliore la répétabilité des opérations de découpe ou de perforation en réduisant la variabilité des contraintes internes et en sécurisant la planéité initiale de la tôle.
Dans le contexte des tôles perforées, la dresseuse peut intervenir en amont lorsque la tôle est encore pleine et que la section résistante reste uniforme. En revanche, une fois la perforation réalisée et le taux de vide introduit, la problématique mécanique devient plus complexe et nécessite généralement l’intervention d’une planeuse industrielle à forte densité de rouleaux adaptée aux zones à rigidité contrastée.
La planeuse constitue la solution privilégiée pour corriger une tôle perforée déjà transformée, découpée ou poinçonnée au format. Grâce à une architecture à forte densité de rouleaux, à une rigidité structurelle élevée et à un réglage précis de pénétration, elle applique une flexion alternée progressive capable de traiter des zones à rigidité contrastée et à section résistante réduite.
Contrairement à un redressage ponctuel ou à une correction locale, le planage multi-rouleaux assure une redistribution homogène et contrôlée des contraintes internes sur l’ensemble du panneau perforé. Il en résulte une stabilisation durable du voile, de la cambrure et des torsions différentielles, garantissant une planéité fiable et reproductible dans le temps.
L’alternance de flexions provoque des cycles successifs de traction et de compression qui favorisent la redistribution des contraintes résiduelles sur l’épaisseur de la tôle. Lorsque cela est nécessaire, la déformation dépasse légèrement la limite élastique du matériau, permettant une plastification contrôlée et limitant les retours élastiques indésirables responsables du voile.
La maîtrise de l’amplitude, de la pénétration et de la progressivité des flexions est essentielle. Une correction mal calibrée pourrait générer des ondulations secondaires ou un flambage local, tandis qu’un réglage précis stabilise la plaque de manière homogène et durable.
Le réglage de la pénétration des rouleaux doit être adapté à l’épaisseur, au taux de vide et à la rigidité globale du panneau perforé. Une densité élevée de rouleaux permet de réduire l’amplitude de flexion unitaire et d’assurer une action cumulative progressive, particulièrement adaptée au planage des tôles perforées à rigidité contrastée.
La répétabilité des réglages, la rigidité du bâti et la qualité des appuis mécaniques conditionnent la qualité finale du planage. Un paramétrage fin permet de corriger des déformations complexes tout en garantissant une stabilité dimensionnelle durable, indispensable pour les applications architecturales ou industrielles exigeantes.
Choisir entre dresseuse et planeuse pour corriger une tôle perforée
Le choix entre dresseuse et planeuse ne dépend pas d’un simple type de machine, mais du comportement mécanique réel de la tôle à corriger.
Plusieurs paramètres déterminent la solution adaptée : l’épaisseur, la limite élastique, le taux de vide, la géométrie des perforations et le niveau de transformation déjà réalisé. Ces éléments influencent directement la rigidité résiduelle du panneau et la manière dont les contraintes internes se redistribuent.
La dresseuse est adaptée lorsque la tôle est encore pleine ou faiblement transformée.
Son rôle consiste à :
- homogénéiser les contraintes issues du laminage,
- corriger des déformations globales simples,
- stabiliser la géométrie avant découpe ou perforation.
Dans ce cas, la section reste mécaniquement homogène.
La correction vise principalement à équilibrer les tensions internes sur une épaisseur uniforme.
Dès que l’enlèvement de matière modifie la section résistante, comme dans le cas d’une tôle perforée, la problématique change de nature.
La déformation ne provient plus d’un déséquilibre global, mais :
- D’hétérogénéités de rigidité entre zones pleines et ajourées,
- De gradients locaux de contraintes,
- De phénomènes de tuilage ou de cambrure.
Dans cette configuration, une planeuse industrielle est nécessaire pour corriger durablement la tôle perforée et stabiliser la géométrie du panneau.
Le critère principal n’est pas uniquement l’épaisseur, mais la capacité de la machine à traiter une distribution de contraintes non uniforme.
Une planeuse adaptée au planage de tôle perforée doit offrir :
- Une forte densité de rouleaux pour appliquer une flexion alternée progressive,
- Une rigidité structurelle élevée pour maintenir l’alignement sous charge,
- Un réglage précis de pénétration pour agir sans surcorriger les zones affaiblies,
- Une répétabilité industrielle garantissant une planéité stable dans le temps.
À l’inverse, une dresseuse travaille sur une section mécaniquement homogène et ne permet pas de compenser efficacement des rigidités localement contrastées après perforation.
La nature du matériau joue également un rôle majeur.
Une limite élastique élevée ou une mémoire métallurgique marquée nécessitent des sollicitations maîtrisées.
- les tôles fines et fortement ajourées exigent une correction progressive afin d’éviter le flambage secondaire.
- les épaisseurs importantes requièrent une structure machine capable d’absorber des efforts supérieurs.
Le dimensionnement d’une solution de planage doit donc combiner amplitude de flexion, précision de réglage et robustesse mécanique pour garantir une planéité durable.
Le critère principal pour choisir entre dresseuse de tôle et planeuse de tôle reste donc la capacité de la machine à traiter le niveau de contrainte et la rigidité résiduelle induits par la géométrie ajourée, l’épaisseur, la limite élastique du matériau et le taux de vide. Le choix d’une machine de planage ou de redressage industriel doit ainsi reposer sur l’analyse mécanique de la pièce et sur la profondeur des contraintes internes à redistribuer pour garantir une planéité industrielle maîtrisée.
La planeuse de tôle industrielle multi-rouleaux doit offrir une densité de rouleaux suffisante, une rigidité structurelle élevée et un appui adapté afin d’appliquer un planage de tôle perforée par flexion alternée progressive, notamment lorsque les zones présentent des rigidités contrastées ou que l’épaisseur génère des efforts plus importants. Elle est particulièrement adaptée lorsque les déformations sont structurelles, profondes ou liées à une section fortement modifiée.
À l’inverse, la dresseuse de tôle industrielle intervient lorsque la section reste mécaniquement compatible avec un redressage de tôle modéré, notamment sur des épaisseurs fines à moyennes ou sur des pièces découpées présentant des déformations maîtrisables. Une dresseuse multi-rouleaux à forte densité peut également traiter certaines tôles ajourées dès lors que la rigidité globale demeure compatible avec un effort de correction contrôlé.
La robustesse du bâti, la précision du réglage de pénétration, le pas entre rouleaux et la qualité de l’architecture multi-rouleaux sont ici déterminants pour assurer un planage durable, reproductible et conforme aux exigences de planéité industrielle, en particulier dans les environnements automatisés, robotisés ou soumis à des tolérances serrées.
Planéité de la tôle perforée : un enjeu économique industriel
La planéité d’une tôle perforée conditionne directement la rentabilité industrielle et la qualité des projets. Elle réduit les rebuts, les retards de livraison, les reprises en atelier et les risques contractuels. Un planage maîtrisé optimise les coûts de production, sécurise les engagements clients et renforce l’image de marque technique.
En réduisant le taux de rebut, la planéité optimisée augmente le rendement matière et permet de mieux exploiter les plaques et formats découpés, limitant les chutes et les pertes au débit.
Grâce à une géométrie stable, le nesting et les impositions de coupe deviennent plus précis, ce qui accroît le nombre de pièces conformes par lot et minimise les découpes supplémentaires.
Dès l’apparition d’un défaut visible, les conséquences financières se multiplient : refus chantier, demandes de remplacement et pénalités contractuelles qui dépassent souvent le coût d’un planage maîtrisé en atelier.
Parce que la non-conformité génère retards, heures opérateur non productives et gestion SAV, la correction systématique des déformations réduit ces postes de dépenses indirectes et protège la réputation technique.
Tout dispositif de planeuse industrielle adapté aux panneaux perforés permet de fiabiliser les engagements contractuels, de sécuriser les livraisons et d’optimiser la marge globale en limitant les coûts cachés.
Critères d’une solution de planage adaptée aux tôles perforées
Une solution de planage adaptée aux tôles perforées exige une architecture spécifique : elle doit combiner une forte densité de rouleaux, une rigidité mécanique élevée du bâti, un réglage précis et progressif de la pénétration, une adaptation au taux de vide et une répétabilité industrielle élevée afin de garantir une planéité stable, durable et reproductible sur des panneaux perforés à rigidité contrastée.
