PLANÉITÉ DES TÔLES : ENJEU STRATÉGIQUE DANS L’AÉRONAUTIQUE
Dans l’aéronautique et la défense, la planéité de la tôle ne constitue pas une simple exigence qualité ; elle conditionne directement la conformité dimensionnelle, la précision d’usinage et la répétabilité des assemblages. Les tolérances admises sont extrêmement strictes, souvent bien inférieures à celles des industries générales, car la performance structurelle et la sécurité globale de l’appareil en dépendent.
Une tôle même légèrement voilée peut entraîner des défauts d’appui lors du bridage, des vibrations durant l’usinage, ou des variations d’épaisseur résiduelle. Ces écarts peuvent provoquer des défauts d’assemblage sur la structure primaire et des non-conformités au contrôle final, impactant ainsi la fiabilité et la certification des composants.
Planéité des tôles et contraintes métallurgiques
Les matériaux employés dans l’aéronautique, tels que l’aluminium, le titane et les superalliages, possèdent des propriétés intrinsèques qui influencent directement leur planéité. Ces matières se distinguent par des contraintes internes élevées et une mémoire élastique prononcée, rendant leur manipulation délicate.
Ces caractéristiques métallurgiques, combinées à une sensibilité notable aux apports thermiques, exigent une maîtrise rigoureuse du planage de tôle. La libération des tensions internes après des opérations de découpe ou d’usinage peut altérer significativement la planéité initiale, même pour une tôle brute d’apparence conforme.
Les alliages d’aluminium aéronautiques, tels que les séries 2024 et 7075, affichent une haute limite élastique. Cette propriété, essentielle pour la performance structurelle, rend ces matériaux particulièrement susceptibles aux déformations résiduelles après usinage.
Leur comportement différencié selon l’épaisseur et la libération des contraintes internes exigent des processus de planage adaptés. La maîtrise de ces phénomènes est cruciale pour garantir la précision dimensionnelle des composants finaux.
Le titane et l’Inconel, sont des matériaux qui présentent des défis supplémentaires liés à leur mémoire de forme et leur dureté intrinsèque. Leur forte résilience élastique signifie qu’ils tendent à retrouver leur état initial après une contrainte.La dureté élevée de ces superalliages rend leur usinage plus complexe et peut générer des contraintes thermiques importantes. La gestion précise de ces paramètres est indispensable pour prévenir toute altération de la planéité.
Le comportement du titane et de l’Inconel, notamment leur résistance à la déformation permanente, impose des techniques de planage spécifiques. Les températures élevées atteintes lors de l’usinage peuvent également induire des contraintes supplémentaires, nécessitant une approche méticuleuse pour stabiliser la matière et garantir la conformité des pièces critiques.
Les problématiques de la tôle aéronautique
Malgré les contrôles rigoureux en amont, les industriels du secteur aéronautique se heurtent fréquemment à des défis majeurs liés à la planéité. Ces problématiques sont souvent exacerbées par les exigences de précision et de fiabilité intrinsèques à ce domaine.
Chaque non-conformité, qu’elle soit détectée avant usinage ou après traitement, engendre des conséquences significatives. Celles-ci incluent des analyses qualité approfondies, des blocages de production coûteux et un risque contractuel accru, soulignant l’importance cruciale de la planéité.
Souvent, le processus de laminage génère des contraintes internes significatives au sein des tôles aéronautiques. Ces tensions, invisibles à l’œil nu, sont le résultat de la déformation plastique du matériau et de son refroidissement.
Lorsque ces tôles sont ensuite découpées ou usinées, la libération de ces contraintes peut entraîner une déformation imprévue. Cela se manifeste par un voile ou une instabilité dimensionnelle, même sur des pièces initialement jugées planes.
Diverses distorsions géométriques peuvent affecter la planéité de la tôle, chacune présentant des défis spécifiques. La « tuile » décrit une déformation convexe ou une déformation concave de la surface, tandis que le « sabre » fait référence à une courbure longitudinale de la tôle.
Quant aux « bords ondulés« , ils se caractérisent par des ondulations le long des arêtes de la tôle. Ces défauts sont souvent le résultat d’un laminage inégal ou d’une mauvaise gestion des contraintes internes du matériau.
Ces distorsions géométriques, qu’il s’agisse de la tuile, du sabre ou des bords ondulés, ont un impact direct sur la capacité des pièces à être bridées correctement lors des opérations d’usinage. Elles peuvent également compromettre la précision des assemblages, entraînant des non-conformités critiques pour la structure finale de l’appareil.
Planeuse ou dresseuse de tôle dans l’aéronautique
Le choix entre une planeuse et une dresseuse en aéronautique dépend des objectifs spécifiques du processus de production. Chaque technologie de planage offre des avantages distincts pour la maîtrise de la planéité des tôles et planéité des pièces aéronautiques, en fonction de leur état et de leur position dans le flux de fabrication.
Il est crucial de comprendre les capacités de chaque machine pour optimiser la qualité dimensionnelle et la stabilité des matériaux, garantissant ainsi la conformité critique des composants aéronautiques.
Le dressage multi-rouleaux, souvent réalisé par une dresseuse de tôle, est idéal pour les bandes de matière en amont du processus. Cette approche vise à homogénéiser les fibres du matériau, libérant les contraintes internes avant toute transformation majeure.
Sa fonction principale est de préparer la matière brute, assurant une planéité globale et stabilisée avant la découpe ou le détourage, minimisant ainsi les déformations ultérieures.
Le planage de tôle est particulièrement pertinent pour des corrections ciblées. Cette technique est employée sur des plaques épaisses ou des panneaux structuraux après découpe, ou sur des pièces usinées présentant un voile résiduel.
L’intervention d’une planeuse permet une maîtrise fine des contraintes, essentielle pour atteindre les tolérances strictes requises par l’industrie aéronautique.
L’application de la planeuse dans le processus aéronautique s’avère un levier stratégique pour la sécurisation de la production. Elle est utilisée pour la correction de lots critiques et la stabilisation avant l’usinage de précision, garantissant que les composants répondent aux exigences dimensionnelles les plus élevées et contribuant directement à la fiabilité et à la certification des appareils.

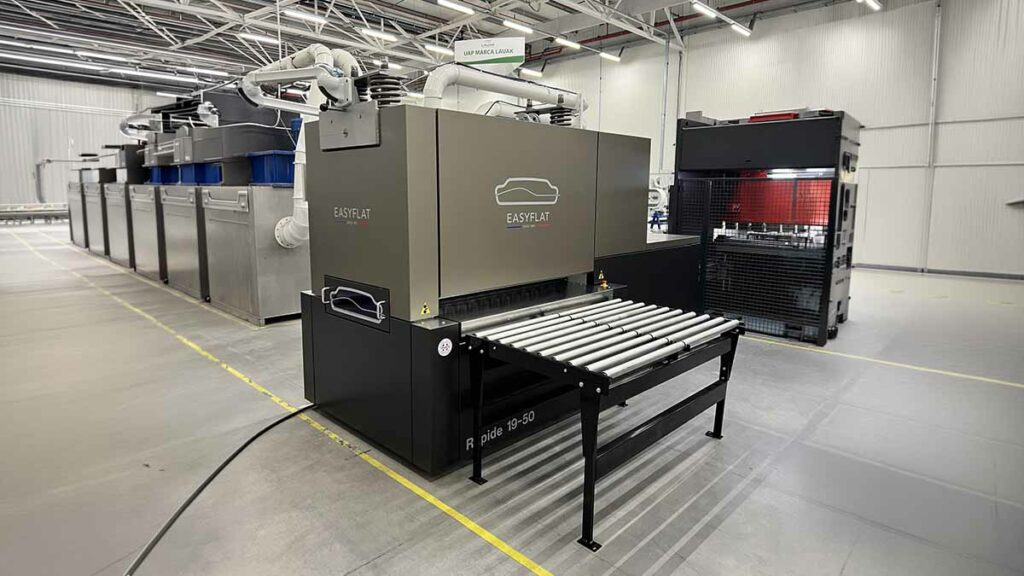

Les composants technologiques de la planeuse Easy FLAT
L’efficacité d’une planeuse découle de l’intégration de plusieurs technologies avancées. Ces systèmes travaillent de concert pour garantir une planéité optimale et une production continue, transformant la tôle en une matière stable et exploitable.
En effet, la performance globale de la machine dépend de la synergie entre ses éléments mécaniques de précision et ses systèmes de contrôle intelligents, assurant ainsi la reproductibilité des résultats sur de grandes longueurs de matière.
